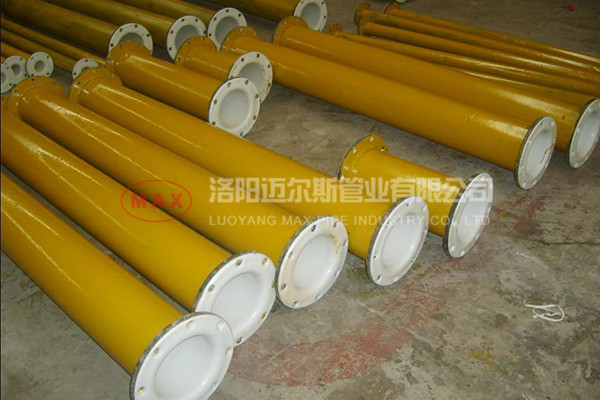

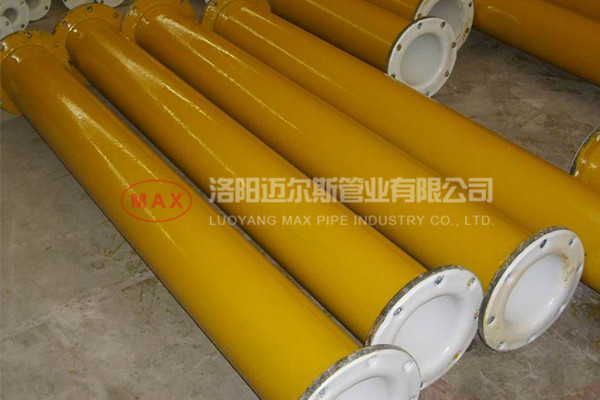

襯塑鋼管，以鍍鋅無縫鋼管、焊接鋼管為基管，內(nèi)壁去除焊筋后，襯入與鍍鋅管內(nèi)等徑的食品聚乙烯（PE）管材，聚乙烯襯層厚度要求符合CJ/T136-2007標(biāo)準(zhǔn)，加壓加熱定時間后成型，是傳統(tǒng)鍍鋅管的升型產(chǎn)品。襯塑鋼管與涂塑鋼管的比較下面是詳細(xì)的介紹。

　　
　　、定義、分類和術(shù)語
　　
　　1、襯塑鋼管
　　
　　1.1 定義：襯塑鋼管是以鋼管為基管，內(nèi)外表面經(jīng)過處理，外鍍鋅加烤漆或噴漆，內(nèi)襯熱塑塑料或其他內(nèi)襯防腐層的鋼塑復(fù)合產(chǎn)品。
　　
　　1.2 分類：襯塑鋼管分冷水襯塑鋼管、熱水襯塑鋼管、滾塑襯塑鋼管。
　　
　　1.3 內(nèi)襯塑料：聚稀烴（PO)、聚乙烯（PE）、耐熱聚乙烯（PE-RT）、交聯(lián)聚乙烯（PE-X）、聚丙烯（PP）、硬聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）。
　　
　　2、涂塑鋼管
　　
　　2.1 定義：涂塑鋼管是以鋼管為基管，以塑料粉末為涂層材料，在其內(nèi)、外表面熔融涂覆上層塑料層，或其他材料防腐層的鋼塑復(fù)合產(chǎn)品。
　　
　　2.2 分類：涂塑鋼管根據(jù)涂層材料的不同分為聚乙烯涂層鋼管和環(huán)氧樹脂涂層鋼管。
　　
　　2.3 涂塑材料：聚乙烯粉末和環(huán)氧樹脂粉末。
　　
　　二 、產(chǎn)品工藝
　　
　　1、襯塑鋼管
　　
　　1.1 襯塑工藝：鋼管前處理后，在塑料管的外壁上均勻地涂抹上膠粘劑，然后放在鋼管內(nèi)使其膨脹而形成的鋼塑復(fù)合產(chǎn)品。
　　
　　1.2 滾塑工藝：鋼管前處理后進(jìn)行加熱，在鋼管旋轉(zhuǎn)的同時，把聚乙烯粉末均勻地滾撒在內(nèi)壁上，然后進(jìn)行固化處理而形成的鋼塑復(fù)合產(chǎn)品。
　　
　　2、涂塑工藝：鋼管前處理后進(jìn)行加熱，進(jìn)行高速涂塑處理，然后進(jìn)行固化處理而形成的鋼塑復(fù)合產(chǎn)品。
　　
　　三、執(zhí)行標(biāo)準(zhǔn)
　　
　　1、襯塑鋼管
　　
　　1.1 給水襯塑鋼管應(yīng)符合CJ/T136標(biāo)準(zhǔn)的要求。
　　
　　1.2 外覆塑層與鋼管之間的膠粘劑應(yīng)符合SY/T0413對膠粘劑的要求。
　　
　　1.3 內(nèi)襯聚乙烯（PE）鋼管的內(nèi)襯塑料應(yīng)符合HG20538對塑料的要求。
　　
　　1.4 內(nèi)襯耐熱聚乙烯（PE-RT）鋼管的內(nèi)襯塑料應(yīng)符合CJ/T175對塑料的要求。
　　
　　1.5 內(nèi)襯交聯(lián)聚乙烯（PE-X）鋼管的內(nèi)襯塑料應(yīng)符合GB/T18992.2對塑料的要求。
　　
　　1.6 內(nèi)襯聚丙烯（PP-R）鋼管的內(nèi)襯塑料應(yīng)符合GB/T18742.2對塑料的要求。
　　
　　1.7 內(nèi)襯硬聚氯乙烯（PVC-U）鋼管的內(nèi)襯塑料應(yīng)符合GB/T10002.1對塑料的要求
　　
　　1.8 內(nèi)襯氯化聚氯乙烯（PVC-C）鋼管的內(nèi)襯塑料應(yīng)符合GB/T18993.2對塑料的要求
　　
　　1.9 基管為直縫焊管的應(yīng)符合GB/T3091對基管的要求。
　　
　　1.10 基管為無縫焊管的應(yīng)符合GB/T8163對基管的要求。
　　
　　1.11 基管為螺旋縫埋弧焊管的應(yīng)符合SY/T5037對基管的要求。
　　
　　2、涂塑鋼管
　　
　　2.1 給水涂塑鋼管應(yīng)符合CJ/T120標(biāo)準(zhǔn)的要求。
　　
　　2.2 聚乙烯粉末的性能應(yīng)符合CJ/T120標(biāo)準(zhǔn)的要求。
　　
　　2.3 環(huán)氧樹脂粉末的性能應(yīng)符合CJ/T120標(biāo)準(zhǔn)的要求。
　　
　　2.4 基管為直縫焊管的應(yīng)符合GB/T3091對基管的要求。
　　
　　2.5 基管為無縫焊管的應(yīng)符合GB/T8163對基管的要求。
　　

　　2.6 基管為螺旋縫埋弧焊管的應(yīng)符合SY/T5037對基管的要求。

　　
　　四、型號規(guī)格
　　
　　1、襯塑鋼管適用于公稱通徑DN25以上襯塑鋼管。
　　
　　2、涂塑鋼管適用于公稱通徑不大于1200mm的給水涂塑鋼管。
　　
　　五、連接方式
　　
　　1、襯塑鋼管
　　
　　1.1 法蘭連接應(yīng)符合GB/T9119標(biāo)準(zhǔn)的要求。
　　
　　1.2 溝槽連接應(yīng)符合GB5135.11標(biāo)準(zhǔn)的要求。
　　
　　2、涂塑鋼管
　　
　　2.1 法蘭連接應(yīng)符合GB/T9119標(biāo)準(zhǔn)的要求。
　　
　　2.2 溝槽連接應(yīng)符合GB5135.11標(biāo)準(zhǔn)的要求。
　　
　　2.3 絲扣連接應(yīng)符合GB/T7306.1標(biāo)準(zhǔn)的要求。
　　
　　六、塑層、涂層厚度
　　
　　1、襯塑鋼管塑層厚度應(yīng)符合CJ/T136標(biāo)準(zhǔn)對塑層厚度的要求。
　　
　　2、涂塑鋼管涂層厚度應(yīng)符合CJ/T120標(biāo)準(zhǔn)對涂層厚度的要求。
　　
　　七、性能
　　
　　1、襯塑鋼管塑層性能
　　
　　1.1 結(jié)合強(qiáng)度：冷水用襯塑鋼管的鋼與內(nèi)襯塑之間結(jié)合強(qiáng)度不應(yīng)小于0.3Mpa（30N/cm2）；熱水用襯塑鋼管的鋼與內(nèi)襯塑之間結(jié)合強(qiáng)度不應(yīng)小于1.0Mpa（100N/cm2）。
　　
　　1.2 外覆層剝離強(qiáng)度：要求剝離強(qiáng)度不應(yīng)小于0.35Mpa（35N/cm2）
　　
　　1.3 外防腐性能：采用鍍鋅后烤漆或噴漆的產(chǎn)品，常溫下在3﹪（重量比）氯化鈉水溶液中浸泡24小時，外觀應(yīng)無腐蝕發(fā)白、剝落、起皺。
　　
　　1.4 壓扁試驗：襯塑鋼管經(jīng)壓扁管外徑的1∕3后不發(fā)生裂痕，鋼與塑之間不發(fā)生離層現(xiàn)象。
　　
　　2、涂塑鋼管涂層性能
　　
　　2.1 針孔試驗：涂塑鋼管內(nèi)表面用電火花檢測儀檢測，無電火花產(chǎn)生。
　　
　　2.2 附著力：聚乙烯涂層附著力不應(yīng)小于30N/10mm；環(huán)氧樹脂涂層附著力為1～3。
　　
　　2.3壓扁試驗：聚乙烯涂層鋼管壓扁管外徑的2∕3、環(huán)氧樹脂涂層鋼管壓扁管外徑的4∕5后不發(fā)生裂痕，鋼管與涂層之間不發(fā)生剝離現(xiàn)象。
　　
　　八、  安裝施工
　　
　　1、襯塑鋼管
　　
　　1.1襯塑鋼管在施工安裝的過程中，不能因施工技術(shù)變更而現(xiàn)場對襯塑鋼管進(jìn)行切割。增加施工難度和費(fèi)用。
　　
　　1.2 襯塑鋼管現(xiàn)場施工不能提前預(yù)制，延長施工時間。
　　
　　1.3 襯塑鋼管會產(chǎn)生縮徑現(xiàn)象（相對而言），會增加管道系統(tǒng)的設(shè)計壓力。
　　
　　1.4 襯塑鋼管因內(nèi)襯塑比較厚，相對比較耐磨。
　　
　　2、涂塑鋼管
　　
　　2.1涂塑鋼管可以根據(jù)施工現(xiàn)場需要，任意切割長度，切斷后經(jīng)修補(bǔ)可以繼續(xù)使用。
　　
　　2.2 涂塑鋼管可以在施工現(xiàn)場提前預(yù)制。
　　
　　2.3涂塑鋼管不會因涂層而產(chǎn)生縮徑現(xiàn)象。
